Tråd EDM-maskiner förklaras: Typer, arbetsprincip och urvalsguide

Vanliga typer av tråd-EDM-maskiner och deras egenskaper

Wire EDM-maskiner är i allmänhet grupperade efter trådhastighet, trådmaterial och avskärningsförmåga, och dessa tre faktorer avgör till stor del vad en given maskin hanterar bra. Medelhastighets wire EDM maskiner kör fram- och återgående molybdentråd med en kontrollerad, måttlig hastighet och används ofta där en balans mellan skärhastighet och ytfinish behövs. Höghastighetstråd EDM Maskiner använder också vanligtvis fram- och återgående molybdentråd men är avstämda för snabbare borttagning av material på enkla profiler med låg avsmalning. Stort konisk tråd EDM maskiner är byggda kring ett utökat rörelseområde för lutningsaxeln så att tråden kan vinklas genom ett brett område, vilket gör dem till ett praktiskt val för stans-och-stansarbeten, extruderingsformar och andra delar som behöver en uttalad dragvinkel kapad i ett härdat block.

Eftersom dessa kategorier beskriver ett spektrum snarare än tre styvt separata design, slutar många butiker att välja baserat på de delfamiljer de kapar oftast snarare än en enda idealisk konfiguration. Översikten nedan sammanfattar hur varje typ vanligtvis är placerad i en tråd-EDM-maskinverkstads arbetsflöde.

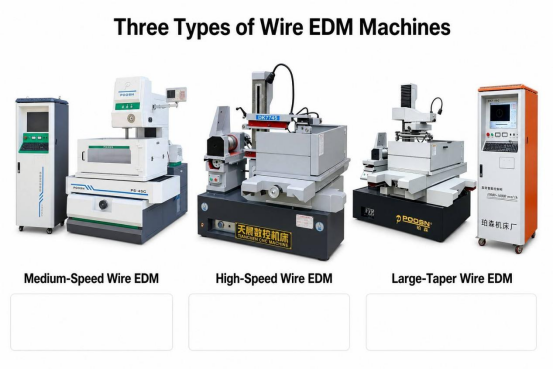

Medium-Hastighet Wire EDM Fram- och återgående molybdentråd, balanserad skärhastighet och ytfinish, vanligt för allmänna verktygs- och formkomponenter som PS-C och DK77-BC-serien. Hög hastighet Wire EDM Fram- och återgående molybdentråd avstämd för snabbare genomströmning vid skärning av profiler med lägre avsmalning och högre volym, som serien DK77-A och DK77-B. Stor-Taper Wire EDM Förlängd lutningsaxelrörelse för uttalade dragvinklar på stansar, stansar och extruderingsverktyg, såsom DK77-D-serien.

Skärhastighet är en av de första frågorna som butiker ställer sig när de jämför typer av tråd-EDM-maskiner, eftersom det direkt påverkar cykeltid och genomströmning. Råhastigheten i sig berättar dock inte hela historien, eftersom avsmalningsförmåga och uppnåbar precision ofta avväger mot hur snabbt tråden kan färdas genom snittet. I diagrammet nedan visas medelhastighets-, höghastighets- och storkoniska tråd-EDM-maskiner sida vid sida med ett relativ effektivitetsindex snarare än absoluta skärhastigheter, eftersom den faktiska hastigheten varierar med material, tjocklek och generatorinställningar. Detta illustrativa index är tänkt att visa de allmänna mönsterbutiker som möter i praktiken snarare än att fungera som en fast prestanda för någon specifik maskin. Att förstå detta mönster hjälper till att begränsa vilken typ av tråd-EDM-maskin som är värd att utvärdera ytterligare för en given detaljfamilj.

Som diagrammet illustrerar tenderar höghastighetswire EDM-maskiner att få högst poäng på det relativa skäreffektivitetsindexet, vilket återspeglar deras designfokus på snabb materialborttagning för enkla profiler. Medelhastighets wire EDM-maskiner sitter tätt bakom, vilket återspeglar en designfilosofi som balanserar ett ganska snabbt klipp med stadigare trådspänning och finare ytkontroll. EDM-maskiner med stor konisk tråd visar det lägsta relativa indexet i denna jämförelse, men det betyder inte att de är en svagare maskin totalt sett; det återspeglar helt enkelt att skärning i en uttalad vinkel i sig saktar ner processen jämfört med en rak, vertikal skärning. I praktiken kommer en verkstad som skär enkla stansstansar med hög volym vanligtvis att värdera den genomströmningsfördel som höghastighetstråds-EDM-konfigurationer erbjuder. En butik som tillverkar precisionsformkomponenter med strängare krav på ytfinish kan luta sig mot medelhastighets wire EDM, där den mer kontrollerade trådmatningen stöder en renare slutpassage. En verkstad som regelbundet bearbetar stansar, extruderingsverktyg eller stansar med dragvinklar kommer att upptäcka att avsmalningsförmågan är viktigare än råhastigheten, eftersom delen inte kan produceras på maskinen alls. Det är också värt att notera att skärhastigheten på alla tråd-EDM-maskiner ändras med arbetsstyckets tjocklek, tråddiameter och antalet trimpassningar som används för att träffa en målyta. Tjockare arbetsstycken minskar i allmänhet den uppnåbara skärhastigheten oavsett maskintyp, eftersom mer material måste eroderas per enhet av trådrörelse. Flera trimsnitt, som är vanliga när en fin ytfinish krävs, lägger också till total bearbetningstid även om de inte ändrar maskinens underliggande hastighetsklassning. Av denna anledning är det relativa indexet i diagrammet bäst att använda som utgångspunkt för att avgränsa maskintyp, med en mer detaljerad utvärdering av specifika detaljgeometri och krav på ytbehandling efteråt. Butiker som regelbundet kör en blandning av enkla och avsmalnande delar väljer ibland en EDM-maskin med stor avsmalning, eftersom den fortfarande kan utföra vertikala standardsnitt, vilket ger den extra flexibilitet även om dess relativa effektivitetsindex är lägre för specifikt avsmalnande arbete. Att matcha maskintyp till den dominerande detaljfamiljen i en verkstads arbetsbelastning tenderar att vara viktigare än att optimera enbart för den högsta skärhastigheten.

Nyckelalternativ: de tre huvudsakliga tråd-EDM-maskinkategorierna kompromissar med hastighet, avsmalningsförmåga och finishkontroll, så den dominerande delfamiljen som en butik skär ut bör vägleda valet mer än någon enskild prestandasiffra.

Hur tråd-EDM-maskiner fungerar: arbetsprincip och kärnstruktur

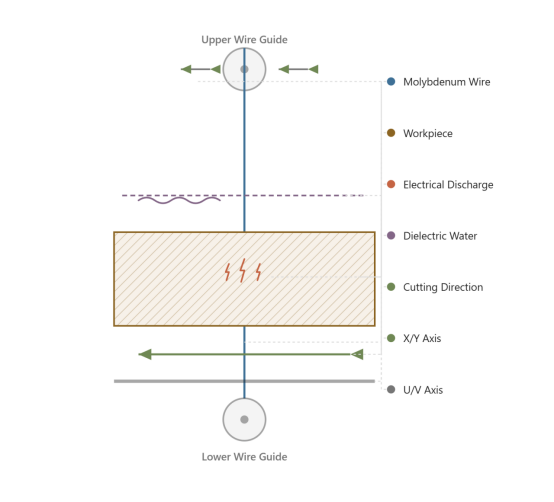

Varje wire EDM-maskin, oavsett kategori, tar bort material genom gnista erosion : en kontinuerligt rörlig trådelektrod hålls på ett litet, kontrollerat avstånd från arbetsstycket, och tusentals snabba elektriska urladdningar per sekund förångar små mängder metall längs den programmerade banan. Själva tråden vidrör aldrig arbetsstycket fysiskt, varför trådskärning EDM kan bearbeta härdat verktygsstål, hårdmetall och andra svårklippta material utan de mekaniska skärkrafterna som begränsar konventionell bearbetning.

En dielektrisk vätska, typiskt avjoniserat vatten, strömmar kontinuerligt genom skärgapet. Denna vätska kyler tråden och arbetsstycket, spolar bort eroderade partiklar så att de inte stör efterföljande urladdningar och hjälper till att kontrollera gnistgapets elektriska egenskaper. Ett servokontrollsystem övervakar kontinuerligt gapförhållandena och justerar trådpositionen i realtid för att upprätthålla ett stabilt, konsekvent gap allt eftersom skärningen fortskrider. Samtidigt driver en CNC-styrning X- och Y-axlarna för att spåra den programmerade delprofilen, och på maskiner byggda för konisk skärning lutar ytterligare U- och V-axelrörelser trådstyrningarna så att tråden kan skära i vinkel snarare än strikt vertikalt.

Kärnkomponenter delade över tråd EDM-maskintyper

1. Trådförsörjning och upptagningssystem, som matar färsk tråd kontinuerligt och samlar upp använd tråd efter att den passerat genom snittet
2. Övre och nedre trådledare, som positionerar tråden exakt och, på koniska maskiner, lutar för att producera vinklade snitt
3. Trådspänningskontroll, som håller tråden spänd och stabil så att den motstår avböjning under kapning
4. Dielektrisk vätskecirkulation och filtreringssystem, som tillför ren vätska till skärgapet och tar bort eroderat skräp
5. Pulsgenerator, som producerar de elektriska urladdningar som faktiskt eroderar materialet
6. CNC-styrning och axeldrivningssystem, som positionerar arbetsbordet och trådstyrningarna enligt den programmerade detaljgeometrin

Ytfinish uppnås sällan i ett enda pass på en tråd-EDM-maskin, och att förstå hur finishen förbättras över successiva skärningar hjälper till att förklara varför flerpasssprogrammering är standardpraxis. Ett första, grovt snitt tar bort huvuddelen av materialet snabbt men lämnar en jämförelsevis grov yta, eftersom prioritet i det skedet är materialborttagning snarare än finish. Efterföljande trimsnitt använder lägre energiinställningar och långsammare matningshastigheter specifikt för att minska ytjämnheten steg för steg. Diagrammet nedan visar ett typiskt, illustrativt mönster av hur Ra, ett vanligt mått på ytjämnhet, tenderar att minska över ett grovt snitt och flera trimpass. Dessa värden representerar allmänt tråd-EDM-processbeteende snarare än ett garanterat resultat för någon specifik maskin, material eller parameteruppsättning.

Linjen i diagrammet sjunker kraftigt mellan det grova snittet och det första trimsnittet, vilket återspeglar hur mycket av ytans oregelbundenhet från snabb erosion med hög energi som tas bort i det första slutpasset. Varje ytterligare trimsnitt fortsätter att sänka Ra-värdet, men med gradvis mindre mängder, vilket illustrerar ett mönster av minskande avkastning som är vanligt i EDM-efterbehandlingsprocesser i allmänhet. Det här mönstret med minskande avkastning är en anledning till att butiker väger kostnaden för ett extra trimkort mot hur mycket finish det faktiskt ger för en viss del. Delar som är avsedda för ytterligare polering eller texturering stannar ibland efter två eller tre pass, eftersom den återstående grovheten ändå kommer att åtgärdas genom ett separat efterbehandlingssteg. Delar som måste uppfylla en snäv ytfinishspecifikation, såsom vissa precisionsformhåligheter, motiverar ofta att köra ytterligare trimpass för att nå ett lägre praktiskt Ra-värde. Tråddiameter, generatorinställningar och dielektrisk vätsketillstånd påverkar alla hur snabbt Ra förbättras från ett pass till nästa, så den exakta kurvan kommer att variera från jobb till jobb. Maskiner med stadigare trådspänningskontroll, ofta förknippade med medelhastighets wire EDM-konfigurationer, tenderar att producera mer konsekvent förbättring av finishen över övergångar. Eftersom varje trimpass lägger till bearbetningstid, påverkar det totala antalet passeringar som används direkt cykeltiden, vilket är en viktig planeringsfaktor vid sidan av själva målmålet. Butiker som programmerar en ny del börjar vanligtvis med en känd trimsekvens från liknande tidigare arbeten och justerar antalet pass baserat på hur den resulterande finishen mäter. Att övervaka faktiska uppmätta Ra-värden mot ett mönster som detta kan hjälpa till att identifiera när en maskins trådstyrningar, spänningssystem eller spolning kan vara underpresterande, eftersom en plattare kurva än förväntat ofta pekar på ett mekaniskt eller processproblem snarare än ett programmeringsproblem. Med tiden stöder spårning av detta förhållande också mer exakta offerter, eftersom en butik kan uppskatta cykeltiden mer tillförlitligt när den vet ungefär hur många trimpass en given finishspecifikation kommer att kräva.

Nyckelalternativ: trådskärningsprocessen bygger på ett stabilt gnistgap, kontinuerlig dielektrisk spolning och flerpasssprogrammering, och samma kärnstruktur ligger till grund för både medelhastighets-, höghastighets- och storkoniska tråd-EDM-maskiner.

Tillämpningsscenarier och urvalskriterier för tråd-EDM-utrustning

Wire EDM-maskiner tjänar ett brett spektrum av industrier, och att förstå var tekniken vanligtvis används hjälper till att sätta beslut om val av maskin i ett sammanhang. Form- och formarbete har historiskt sett varit ett av de största applikationsområdena för tråd-EDM, eftersom processen utmärker sig vid skärning av härdat verktygsstål till exakta hålrum och stansgeometrier. Precisionsverktyg, fordonskomponenter och flyg- eller medicinska delar förlitar sig också på tråd-EDM där snäva toleranser eller hårda material gör konventionell bearbetning svår. Munkdiagrammet nedan bryter ner en illustrativ, representativ fördelning av tråd-EDM-applikationer över dessa breda industrisegment. Liksom med det tidigare diagrammet är dessa procentsatser avsedda att förmedla allmänna industrimönster snarare än exakta marknadsandelssiffror för någon specifik period eller region.

Form- och formapplikationer utgör den största illustrativa andelen i diagrammet, vilket stämmer överens med tråd-EDM:s långvariga roll vid skärning av kaviteter, kärnor och skär från härdat verktygsstål som skulle vara svårt att bearbeta på konventionellt sätt. Precisionsverktyg representerar det näst största segmentet och täcker föremål som mätare, fixturer och stansningskomponenter där snäva dimensionella toleranser betyder mer än produktionsvolymen. Bilkomponenter står också för en meningsfull andel, vilket återspeglar branschens pågående behov av hållbara stansverktyg, kugghjul och precisionspassade delar. Flyg- och medicinska tillämpningar, även om de är mindre i total andel, tenderar att kräva några av de snästa toleranserna och de mest krävande materialspecifikationerna, inklusive nickelbaserade superlegeringar och titan som är svåra att bearbeta med konventionella skärmetoder. Den återstående kategorin "övrig industri" fångar en bred blandning av användningsfall, från prototyputveckling till specialelektronikhöljen, som inte passar in i de andra segmenten. Denna distribution antyder också varför EDM-maskiner med medelhastighet och stor konisk tråd fortfarande är populära val, eftersom form-, form- och verktygsarbete ofta drar nytta av den avsmalnande förmågan och finishkontrollen som dessa maskintyper erbjuder. Butiker som går in i ett nytt marknadssegment kan använda en sådan distribution som en grov guide till vilka möjligheter som sannolikt spelar störst roll, även om den faktiska efterfrågan alltid beror på den specifika kundbas en butik betjänar. En verktygsfokuserad verkstad kan till exempel prioritera konisk förmåga och ytfinish framför rå skärhastighet, med tanke på hur mycket av verktygssegmentet som involverar komplexa geometrier med nära tolerans. En bilinriktad butik som skär större volymer av enklare stanskomponenter kan istället prioritera skärhastighet och cykeltid för att hålla jämna steg med produktionsscheman. Eftersom tråd-EDM är en subtraktiv, beröringsfri process som inte utövar någon betydande mekanisk kraft på arbetsstycket, förblir det ett alternativ över alla dessa segment närhelst hårdhet eller geometrisk komplexitet utesluter konventionella skärmetoder.

Nyckelalternativ: att matcha en tråd-EDM-maskin till materialtjocklek, erforderlig avsmalningsvinkel och målyta är en mer tillförlitlig valmetod än att välja enbart baserat på industrin.

Detaljerad jämförelse: Medium-Speed vs High-Speed vs Large-Taper Wire EDM

Att välja mellan EDM-maskiner med medelhög hastighet, hög hastighet och stor konisk tråd handlar ofta om att väga flera kapaciteter samtidigt snarare än att optimera för ett enda mått. Precision, skärhastighet, avsmalningsförmåga, automationsnivå och övergripande applikationsmångsidighet är alla faktorer som beror på vilken maskintyp som passar en verkstads typiska arbetsbelastning bäst. En jämförelse med ett enda nummer kan vara missvisande här, eftersom en maskin som får bra poäng på hastighet kan få lägre poäng på avsmalningskapacitet och vice versa. Radardiagrammet nedan placerar alla tre maskintyper över dessa fem dimensioner med hjälp av en illustrativ relativ skala från 1 till 10, vilket gör avvägningarna lättare att se på ett ögonkast. Liksom med de tidigare diagrammen är dessa värden avsedda att representera allmänna tendenser över kategorin snarare än specifikationsbladet för någon specifik modell.

Radardiagrammet visar att medelhöga tråd-EDM-maskiner bildar en relativt balanserad form och ger rimligt goda resultat i precision, automation och mångsidighet utan att vara den bästa presterande i någon enskild dimension. Höghastighetswire EDM-maskiner sträcker sig längst längs hastighetsaxeln, i överensstämmelse med deras designfokus på snabb, högvolymskärning av enkla profiler. EDM-maskiner med stor avsmalning sträcker sig längst längs konans axel, vilket återspeglar den utökade axelrörelsen och lutningsområdet som gör vidvinkelskärning möjlig i första hand. Anmärkningsvärt är att maskiner med stor avsmalning också har en respektabel precisionspoäng i denna jämförelse, eftersom avsmalningsförmåga och skärnoggrannhet inte utesluter varandra i en välbyggd maskin. Mångsidighetsaxeln tenderar att gynna konfigurationer med medelhastighet och stor avsmalning något mer än höghastighetsmaskiner, eftersom förmågan att hantera både rakt och avsmalnande arbete breddar utbudet av delar som en enskild maskin kan producera. Automationspoängen är ganska nära för alla tre typerna i denna illustrativa jämförelse, vilket återspeglar hur automatisk trådgängning, programmerbar spänningskontroll och CNC-positionering har blivit vanliga funktioner över moderna tråd-EDM-maskiner i allmänhet snarare än att vara unika för en kategori. Butiker som i första hand skär verktygskomponenter med raka väggar i hög volym kommer sannolikt att upptäcka att höghastighetsmaskinens fördel på hastighetsaxeln uppväger dess lägre koniska poäng. Butiker som tillverkar stansar, stansar eller extruderingsverktyg med dragvinklar kommer att lägga mer vikt på konans axel, dit maskiner med stor avsmalning tydligt leder. Butiker med en blandad arbetsbelastning, som skär både enkla och avsmalnande delar över olika jobb, dras ofta mot den mer balanserade profilen som visas av medelhastighets wire EDM-maskiner. Att läsa ett radardiagram som detta handlar mindre om att välja den enskilt största formen och mer om att matcha formens starkaste axlar till de specifika kraven för en butiks typiska delar. Eftersom dessa värden är illustrativa snarare än mätt från en specifik modell, bör butiker som utvärderar ett köp bekräfta faktisk precision, hastighet och avsmalnande specifikationer direkt med utrustningstillverkaren för den aktuella modellen.

Nyckelalternativ: ingen enstaka tråd EDM-kategori leder på varje dimension, så butiker med en blandad arbetsbelastning drar ofta nytta av att utvärdera precision, hastighet, avsmalnande räckvidd och automation tillsammans snarare än någon faktor ensam.

Riktlinjer för underhåll för Wire EDM-maskiner

Konsekvent underhåll håller en tråd-EDM-maskin kapning till sin designade noggrannhet under många års användning, och de flesta av rutinuppgifterna är enkla när de väl är inbyggda i ett vanligt schema. Trådspänningen bör kontrolleras och kalibreras med jämna mellanrum, eftersom en tråd som går för lös eller för hårt kan påverka rakheten och i sin tur delens noggrannhet. Dielektrisk vätskekvalitet, vanligtvis mätt genom vattenresistivitet, behöver regelbunden övervakning tillsammans med snabb filterbyte, eftersom förorenad eller dåligt konditionerad vätska bromsar skärningen och kan öka trådbrott. Trådstyrningarna slits gradvis från konstant kontakt med den löpande tråden och bör inspekteras med ett fastställt intervall och bytas ut när slitage påverkar skärets rakhet. Den dielektriska tanken, arbetsbordet och trådbanan bör rengöras regelbundet för att förhindra att skräp ansamlas från att störa spolning och elektrisk kontakt.

Ytterligare metoder som stöder långtidsprecision

1. Kontrollera med jämna mellanrum maskinens nivellering och axelpositionering mot en känd referens
2. Håll en inventering av viktiga förbrukningsvaror, inklusive tråd, filter och trådledare, för att undvika oplanerade driftstopp
3. Inspektera och smörj styrskenor och kulskruvar enligt tillverkarens rekommenderade intervall
4. Registrera återkommande problem, som oväntade trådbrott, så att mönster kan spåras tillbaka till en grundorsak

Nyckelalternativ: dielektrisk vätskas tillstånd, trådstyrningsslitage och periodiska positionskontroller är de underhållsfaktorer som är närmast kopplade till en tråd-EDM-maskins långsiktiga skärnoggrannhet.

Om POOSN – Professional Wire EDM Machine Manufacturer

Om POOSN – Professional Wire EDM Machine Manufacturer

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd är ett exempel på en tillverkare som är strukturerad kring denna typ av produktbredd. Företaget fokuserar på forskning, utveckling och produktion av bearbetningsutrustning för elektrisk urladdning och relaterad specialbearbetningsteknik, med ett produktsortiment som sträcker sig över PS-C och DK77-BC medelhastighets tråd EDM-serien , den DK77-A och DK77-B höghastighetstråd EDM-serien , och the DK77-D storkonisk tråd EDM-serien . Varje verktygsmaskin testas för positioneringsnoggrannhet som en del av produktionen, ett steg som är direkt relevant för de axelpositioneringsunderhållskontroller som diskuterats ovan, eftersom en maskins startnoggrannhet sätter grundlinjen som pågående underhåll är tänkt att bevara. Företagets produkter säljs på inhemska marknader, med utvalda modeller som exporteras till Sydostasien, Västasien, Europa och Amerika, vilket återspeglar den typ av dokumentation och eftermarknadskommunikation som internationella köpare av EDM-utrustning vanligtvis letar efter när de jämför leverantörer. Denna breda erfarenhet, tillsammans med ett uttalat fokus på kvalitet och kundbehov, illustrerar de allmänna profilbutiker som bör leta efter när de utvärderar en tillverkare av tråd-EDM-maskiner, oavsett om den specifika leverantören är den som slutligen valts.

Nyckelalternativ: Att välja rätt Wire EDM-maskin beror på ditt arbetsstyckes material, tjocklek, erforderlig noggrannhet, avsmalningsvinkel och produktionsvolym. Om du inte är säker på vilken maskin som är lämplig för din applikation, kontakta POOSN och dela dina arbetsstyckespecifikationer. Vårt team kan hjälpa dig att välja en lämplig Wire EDM-lösning.
