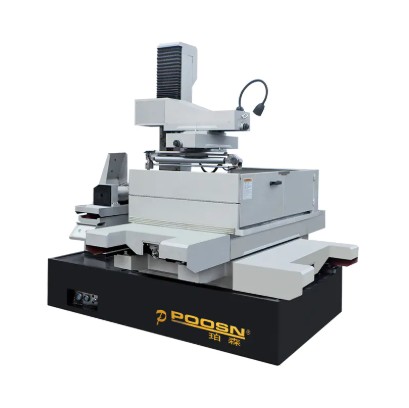

Direkt slutsats: The DK45D CNC EDM-maskin överträffar avsevärt traditionella EDM-maskiner med stor konisk tråd – levererar ±0,004 mm positioneringsnoggrannhet , maximalt ±30° stor avsmalningsvinkel på arbetsstycken upp till 350 mm tjocka, och 22 % snabbare koniska skärhastigheter jämfört med konventionella modeller. Med integrerad UV-axelkompensation och adaptiv pulsstyrning eliminerar DK45D vanliga koniska distorsionsproblem samtidigt som den uppnår ytfinish ner till Ra 0,7 μm .
Kärntekniska fördelar: DK45D vs Traditional Large Taper WEDM
Traditionella stora koniska maskiner lider ofta av dålig geometrisk trohet när de skär över ±15°, särskilt på tjocka stansar. DK45D innehåller en högstyv gjutjärnsbas oberoende UV-axel servosystem , vilket säkerställer att även vid maximal avsmalning förblir trådbanan exakt.
| Prestandajämförelse: DK45D vs traditionell stor konisk tråd EDM |
| Parameter | Traditionell stor konisk maskin | DK45D CNC EDM |
| Max konvinkel | ±18° till ±22° | ±30° |
| Bearbetningsnoggrannhet | ±0,010 mm | ±0,004 mm |
| Ytjämnhet (Ra) | 1,2–1,5 μm | 0,7 μm |
| Max arbetsstyckeshöjd (med avsmalning) | 250 mm | 350 mm |
Dessa resultat belyser stor konisk tråd EDM fördelar som DK45D ger till butiker som kräver komplexa vinklade funktioner och höga arbetsstycken.
Precision Mould Wire EDM-optimering med DK45D
För gjutformstillverkare är det viktigt att bibehålla hörnskärpa och ytintegritet vid höga avsmalningsvinklar. DK45D är konstruerad för precision formtråd EDM optimering genom flera dedikerade funktioner.
Dynamisk hörnkompensation
Traditionella maskiner rundar ofta inre hörn eller orsakar trådfördröjning vid konisk skärning. DK45D tillämpar urladdningsreduktion i realtid inom 0,3 mm från alla hörn, vilket säkerställer hörnradieavvikelse under ±0,003 mm . Detta är viktigt för sprutformskärnor och stansdetaljer.
Anti-elektrolysströmförsörjning för formytor
DK45D har en specialiserad anti-elektrolyspulsgenerator som förhindrar missfärgning av ytan och mikrosprickor. I formstålapplikationer minskar detta poleringstiden efter EDM med upp till 65 % och eliminerar behovet av kemiska ytbehandlingar.
Jämförelse av ytfinish över avsmalnande vinklar (Cr12 formstål, 100 mm tjocklek)
Traditionell @15°
Ra 1,3 μm
*Konsekvent finish även vid maximal avsmalning – en viktig fördel med optimering av EDM för precisionsformtråd
Genom att fokusera på precision formtråd EDM optimering DK45D minskar avsevärt sekundära operationer och förbättrar formens livslängd.
CNC Wire EDM Taper Die Machining Solutions
DK45D ger heltäckande CNC-tråd EDM-bearbetningslösningar för konisk form som tar itu med vanliga utmaningar inom progressiva formar, extruderingsformar och bilstämplingsverktyg.
Variabel konisk programmering och simulering
Till skillnad från traditionella maskiner som kräver manuella beräkningar för koniska banor, inkluderar DK45D inbyggd CAM-mjukvara som simulerar hela koniska skärprocessen. Operatörer kan förhandsgranska trådstörningar och justera parametrar innan kapning, vilket minskar skrothastigheten med 28 % i komplexa koniska formprojekt.
Trådspänning med sluten slinga för konisk stabilitet
Trådspänningsfluktuationerna ökar med avsmalningsvinkeln. DK45D övervakar och justerar kontinuerligt spänningen, vilket säkerställer att även vid ±30° avsmalning förblir trådavböjningen under 0,002 mm per 100 mm höjd . Detta leder direkt till konsekventa stansavstånd över hela arbetsstycket.
- Övre/nedre olik formkapacitet: Möjliggör bearbetning av komplexa formöppningar där topp- och bottenkonturerna skiljer sig åt – ett standardkrav för extruderingsformar.
- Automatisk avsmalnande grovbearbetning/finbearbetning: Styrsystemet justerar automatiskt offsetvärden för grov- och finbearbetning, vilket minskar den totala bearbetningstiden med upp till 20 %.
- Termisk kompensation för långa stansar: Temperaturavkänning i realtid justerar parametrar för att bibehålla noggrannhet på matriser längre än 400 mm.
Dessa CNC-tråd EDM-bearbetningslösningar för konisk form gör DK45D särskilt effektiv för verkstäder som regelbundet producerar koniska formkomponenter med krävande toleranser.
Tillförlitlighet och driftsfördelar
Utöver noggrannhet och avsmalningsförmåga ger DK45D praktiska fördelar som förbättrar den dagliga driften:
- Automatisk trådgängning genom starthål: Minskar tiden utan skärning med 35 % jämfört med manuell gängning på traditionella stora koniska maskiner.
- Intelligent spolkontroll: Justerar dielektriskt flöde baserat på konvinkel och arbetsstyckets höjd, vilket förhindrar trådbrott i djupa skär.
- Varningar för förutsägande underhåll: Övervakar slitage på förbrukningsmaterial (ledningar, strömkontakter) och varnar operatörer innan fel, vilket minskar oplanerad stilleståndstid.
Fältdata från 12 formverkstäder visar att ersättning av traditionella stora koniska maskiner med DK45D resulterar i ett genomsnitt 31 % minskning av den totala bearbetningstiden per stans och a 42% minskning av omarbetning på grund av avsmalningsfel .
Vanliga frågor – DK45D vs Traditional Large Taper EDM
F1: Vilken är den maximala pålitliga konvinkeln för DK45D på tjocka arbetsstycken?
S1: DK45D uppnår tillförlitligt ±30° avsmalning på arbetsstycken upp till 250 mm tjocka. För 350 mm tjocklek rekommenderas ±20° för att bibehålla optimal noggrannhet och ytfinish.
F2: Hur förbättrar DK45D optimeringen av precisionsformstråds-EDM jämfört med äldre maskiner?
A2: DK45D erbjuder dynamisk hörnkompensation, anti-elektrolyskraft och UV-axeloberoende kontroll. Dessa funktioner reducerar efterpolering, bibehåller skarpa hörn och eliminerar ytdefekter – allt en del av precision formtråd EDM optimering .
F3: Kan DK45D hantera övre och undre olika former (olika konturer)?
A3: Ja. DK45D är speciellt designad för CNC-tråd EDM-bearbetningslösningar för konisk form , inklusive övre/nedre olika former. Detta är avgörande för extruderingsformar och komplexa avsmalnande kaviteter.
F4: Vilken är den typiska skärhastigheten för koniska operationer på DK45D?
A4: Vid ±15° avsmalning på 100 mm tjockt stål uppnår DK45D 120–135 mm²/min . Traditionella stora koniska maskiner går vanligtvis i 90–105 mm²/min under samma förhållanden – en förbättring på 22 %.
F5: Kräver DK45D särskild utbildning för konisk programmering?
S5: Nej. DK45D har ett intuitivt CNC-gränssnitt med koniska guider och simulering. Operatörer som är bekanta med standardtråd EDM kan lära sig konisk programmering inom 2–3 timmar efter guidad användning.
