Vad gör DKD Large Cutting Taper WEDM till ett genombrott inom precisionsbearbetning?

Vad gör DKD Large Cutting Taper WEDM till ett genombrott inom precisionsbearbetning?

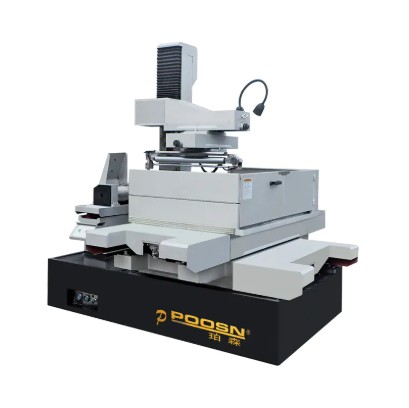

Den DKD Large Cutting Taper Wire EDM är ett genombrott inom precisionsbearbetning eftersom det i grunden utökar vad bearbetning med elektrisk urladdning kan åstadkomma i en enda installation. Den uppnår avsmalningsvinklar på upp till ±45° på arbetsstycken som är högre än 500 mm, bibehåller positionsnoggrannhet inom ±0,003 mm över arbetsbelastningar som överstiger 3 000 kg, och minskar trådbrott med upp till 60 % genom adaptiv urladdningskontroll — funktioner som ingen konventionell WEDM-maskin kan replikera samtidigt. För tillverkare som arbetar inom rymdindustrin, tung formtillverkning, extruderingsverktyg och storformatsformproduktion förbättrar denna maskin inte bara befintliga lösningar. Det gör att tidigare omöjliga geometrier och arbetsstyckesvågar kan tillverkas utan att kompromissa med dimensionell integritet eller ytkvalitet.

Den significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

Den här artikeln undersöker var och en av de tekniska och praktiska dimensionerna som gör DKD Large Cutting Taper WEDM till ett genuint tekniskt genombrott. Den täcker maskinens strukturella design, koniska skärsystem, kontrollintelligens, spolteknik, trådhantering, applikationslämplighet och totala ägandekostnader – med specifika data och produktionsexempel genomgående.

Den Core Problem: Why Large-Taper WEDM Has Always Been Difficult

För att uppskatta vad DKD-maskinen åstadkommer, är det värt att förstå de tekniska utmaningarna som gjorde storkonisk WEDM så svår så länge. Wire EDM fungerar genom att erodera elektriskt ledande material med hjälp av kontrollerade elektriska urladdningar mellan en tunn trådelektrod och arbetsstycket. Tråden kommer inte i direkt kontakt med arbetsstycket - den separeras av ett litet gap fyllt med dielektrisk vätska, och materialavlägsnande sker genom energin som frigörs av snabba, exakt tidsinställda elektriska pulser.

När tråden hålls perfekt vertikal är denna process väl förstådd och mycket kontrollerbar. Utloppsgapet är enhetligt längs trådens längd, spolningen är symmetrisk och skärgeometrin är förutsägbar. Men när tråden lutas för att skära av en kona förändras allt. Gapets geometri blir asymmetrisk - ingångspunkten och utgångspunkten för tråden är horisontellt förskjutna, ibland med dussintals millimeter på höga arbetsstycken. Utsläppsfördelningen längs den lutande tråden blir ojämn. Spolningseffektiviteten sjunker kraftigt eftersom den dielektriska vätskan inte kan riktas likformigt in i en vinklad skärzon. Trådspänningen blir svårare att upprätthålla eftersom trådbanan ändrar form när avsmalningsvinkeln ändras under konturoperationer.

På ett arbetsstycke som är 100 mm högt skapar en 15° avsmalning en horisontell förskjutning på ungefär 27 mm mellan trådingång och utgång. Det är hanterbart. På ett arbetsstycke som är 500 mm högt med 30° avsmalning närmar sig den horisontella förskjutningen 290 mm. I den omfattningen förvärras problemen dramatiskt. Tråden böjer sig under sin egen spänningsasymmetri. Urladdningen blir koncentrerad vid mittpunkten av tråden snarare än fördelad jämnt. Spoltryck som appliceras vid munstyckena når knappt mitten av skärzonen. Ytfinishen försämras, geometrisk noggrannhet försämras och trådbrottshastigheten stiger.

Det är därför de flesta WEDM-tillverkare har historiskt sett begränsad avsmalningskapacitet till blygsamma vinklar - vanligtvis ±3° till ±15° - och måttliga arbetsstyckeshöjder. Att gå över dessa gränser med en standardmaskin resulterar i oförutsägbara resultat: dimensionsfel, ojämn ytfinish, frekventa trådbrott och skära lager som är tillräckligt tjocka för att äventyra utmattningsprestandan i kritiska komponenter. DKD Large Cutting Taper WEDM konstruerades specifikt för att lösa dessa problem, inte genom stegvisa förbättringar utan genom att omdesigna maskinen från grunden i enlighet med kraven för storkonisk skärning.

Strukturell grund: Maskinbasen och ramkonstruktionen

Precisionsbearbetning börjar med maskinens strukturella fundament. Alla vibrationer, termisk expansion eller mekanisk avböjning i maskinramen översätts direkt till positionsfel vid skärvajern. För storkonisk skärning på tunga arbetsstycken är detta särskilt kritiskt eftersom skärkrafterna – även om de är små i absoluta tal jämfört med fräsning eller slipning – verkar asymmetriskt över ett brett maskinarbetshölje, vilket skapar moment som standardgjutjärnsramar inte kan motstå tillräckligt.

Den DKD machine uses a maskinbas i granitkomposit som erbjuder flera betydande fördelar jämfört med konventionell gjutjärnskonstruktion. Granitkomposit har en specifik dämpningskoefficient ungefär åtta till tio gånger högre än gjutjärn, vilket innebär att vibrationer från verkstadsgolvet, närliggande maskiner eller maskinens egna servodrivningar absorberas mycket snabbare snarare än att resonera genom strukturen och framstå som ytvågor på den färdiga delen.

Denrmal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

Den column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

Den combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

Den UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

Den taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

Den DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with linjära motordrivningar på både U- och V-axlar. Linjära motorer eliminerar glapp, följsamhet och termisk känslighet hos kulskruvsdrivenheter, vilket ger en positioneringsupplösning på 0,1 µm och dubbelriktad repeterbarhet bättre än 0,5 µm. Detta är viktigt eftersom UV-axeln under en konturoperation med kontinuerligt växlande konvinkel måste utföra hundratals små positionskorrigeringar per sekund för att bibehålla korrekt trådlutning när XY-axeln rör sig genom kurvor och hörn. Varje eftersläpning eller felaktighet i UV-axelns respons ger koniska vinkelfel som visas som geometrisk avvikelse på den färdiga delens yta.

Den wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

Den UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

Adaptiv pulsgenerator: bibehåller urladdningsstabilitet under varierande förhållanden

Den electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

Den DKD machine incorporates an adaptiv pulsgenerator som fungerar på en fundamentalt annorlunda princip än konventionella EDM-pulsgeneratorer. Istället för att leverera en fast pulsvågform och förlita sig på att operatören väljer lämpliga parametrar för ett givet material och geometri, övervakar den adaptiva generatorn kontinuerligt urladdningsgapets spänning, ström och tidsegenskaper med en samplingshastighet på flera megahertz. Den använder denna realtidsdata för att klassificera varje enskild urladdning som antingen en produktiv gnista, en kortslutning, en ljusbåge eller ett öppet gap, och justerar pulstiming, energi och polaritet puls för puls för att maximera andelen produktiva gnistor samtidigt som skadliga ljusbågsbildningar elimineras.

Denna förmåga är särskilt viktig vid skärning med stor avsmalning eftersom skräpets evakueringseffektivitet varierar avsevärt längs trådlängden. Nära ingångs- och utgångspunkterna där spolmunstyckena är placerade avlägsnas skräp effektivt och mellanrummet förblir rent. I mittsektionerna av en lång lutande tråd är ackumuleringen av skräp högre och de lokala gapförhållandena tenderar mot kortslutning. Den adaptiva generatorn detekterar dessa lokala kortslutningstendenser från spänningssignaturen för individuella pulser och reagerar genom att tillfälligt reducera pulsenergin i den urladdningszonen, vilket förhindrar ansamling av ledande skräpbryggor som annars skulle orsaka trådbrott.

Den practical result is that skärhastigheten i storkonisk läge bibehålls på 85–90 % av rak skärhastighet för samma material och tråddiameter — en betydande förbättring jämfört med konventionella maskiner, som ofta förlorar 40–60 % av skärhastigheten när de arbetar i konvinklar över 20° eftersom operatören manuellt måste minska pulsenergin för att förhindra trådbrott. Den adaptiva generatorn gör det också möjligt för maskinen att skära material som är särskilt känsliga för urladdningsinstabilitet, såsom hårdmetall och polykristallina diamantkompositer, i koniska vinklar som skulle vara omöjliga på en icke-adaptiv maskin.

Dubbelriktad högtrycksspolning: Lösning av skräpproblemet vid stora konvinklar

Spolning - processen att leverera dielektrisk vätska till skärzonen för att ta bort eroderade partiklar, kyla tråden och arbetsstycket och bibehålla renhet i spalten - är en av de mest underskattade faktorerna i WEDM-prestanda. Vid rak skärning är spolningen enkel: de övre och nedre munstyckena är koaxiala med tråden och vätska strömmar symmetriskt genom springan från topp till botten. När avsmalningsvinkeln ökar bryts denna symmetri ned gradvis och spolningseffektiviteten försämras snabbt.

På en 45° avsmalning med ett 500 mm arbetsstycke är det övre munstycket förskjutet med nästan 500 mm från det nedre munstycket i horisontalplanet. Vätska som stöts ut från det övre munstycket vid ingångspunkten når inte utgångspunkten för det lutande skäret - det strömmar längs den lutande trådbanan och kommer ut genom luckor i arbetsstyckets sidovägg. Den centrala delen av den lutande tråden fungerar under förhållanden med svår spolningssvält, vilket orsakar ackumulering av skräp, lokal överhettning, tjocka omgjutna lager och slutligen trådbrott.

Den DKD machine addresses this with a dubbelriktat spolsystem med variabelt tryck som inkluderar oberoende styrda övre och nedre munstycken som kan rotera för att rikta in sin jetriktning med den faktiska trådens lutningsvinkel. Istället för att spruta ut vätska vertikalt nedåt som ett fast munstycke gör, svänger DKD-munstyckena för att rikta vätska längs trådaxeln, vilket säkerställer att strålen tränger in i den lutande skärzonen istället för att skingras mot arbetsstyckets sidovägg.

Förutom riktningskontroll justeras spoltrycket automatiskt av CNC:n mellan 0,5 och 18 bar beroende på arbetsstyckets höjd, materialtyp, konvinkel och aktuell skärfas. Under grovkapning där skräpvolymen är hög, höjs trycket för att upprätthålla renhet i spalten. Under finskärningspassager där ytintegriteten är kritisk, reduceras trycket för att förhindra hydrauliskt inducerade trådvibrationer som skulle försämra ytjämnheten. Denna dynamiska tryckhantering är koordinerad med pulsgeneratorns adaptiva styrning så att båda systemen reagerar samtidigt på förändringar i gapförhållandena.

Den result is a omgjutna lagertjocklek under 3 µm även vid maximala avsmalningsvinklar — ett värde som uppfyller kraven på ytintegritet i komponentspecifikationer för flyg- och rymdkvalitet och eliminerar behovet av ytbehandling efter EDM i de flesta applikationer. På konventionella maskiner som arbetar med stora avsmalnande vinklar överstiger omgjutna skikttjockleken ofta 15–20 µm, vilket kräver ytterligare slip- eller poleringsoperationer som ökar tid och kostnad.

Den dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

Wire Management System: Spänningskontroll, gängning och förbrukningseffektivitet

Ledningselektrodhantering omfattar allt från hur tråden matas från matningsspolen, genom styrsystemet, till upptagningsmekanismen - och det har en direkt betydelse för skärkvalitet, maskindrifttid och driftskostnad. Vid skärning med stor avsmalning är trådhanteringen mer krävande än vid rak kapning eftersom den lutande trådbanan skapar en ojämn spänningsfördelning: spänningen är högre vid böjpunkterna nära styrningarna och lägre i mittspannet. Om spänningen inte kontrolleras exakt, resonerar tråden vid specifika frekvenser som uppträder som periodiska ytmönster på den färdiga delen.

Den DKD machine uses a slutna trådspänningskontrollsystem med en lastcellssensor som mäter den faktiska trådspänningen vid den övre styrningen och matar denna information till en servostyrd spännrulle. Systemet bibehåller trådspänningen inom ±0,3N från börvärdet genom hela spolen – även när spolens diameter minskar och trådupprullningsdynamiken ändras, och även när trådbanans geometri ändras med varierande konvinklar. Denna nivå av spänningskonsistens är ungefär tre gånger hårdare än vad mekaniska spänningsanordningar på konventionella maskiner kan uppnå.

Den wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

Trådförbrukning är en betydande driftskostnad i WEDM-produktionsmiljöer. En typisk storformats WEDM-maskin som körs kontinuerligt kan förbruka 15–25 kg tråd per vecka, till en kostnad av 15–30 USD per kilo beroende på trådtyp. DKD-maskinens spänningsoptimering och adaptiva urladdningskontroll minskar onödig trådframmatning — fenomenet där instabila urladdningsförhållanden utlöser maskinen att mata ny tråd snabbare än vad som verkligen behövs för kapning. Fältdata från produktionsanläggningar visar minskning av trådförbrukning med 22–31 % jämfört med maskiner utan dessa kontroller, vilket på en maskin som kör 5 000 timmar per år innebär årliga trådbesparingar på $8 000–15 000 $ beroende på trådtyp och pris.

Den machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

CNC-styrsystem: intelligens, automation och programmeringseffektivitet

Den CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

Den control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

Den control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

Den control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

Den control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that programmeringstiden för nya delar minskas med 60–70 % jämfört med konventionella WEDM-kontroller som kräver manuellt parameterval och iterativa testsnitt.

Prestandajämförelse: DKD Large Cutting Taper WEDM vs. industristandarder

Den following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

Den data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

Industriapplikationer: Där DKD-maskinen skapar genuin tillverkningsfördel

Den DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

Tillverkning av flyg- och försvarskomponenter

Flyg- och rymdkomponenter kräver ofta komplexa yttre profiler med exakta dragvinklar, särskilt rotformer för turbinblad, konstruktionsfästen och tillbehör för skrovfästen. Dessa komponenter tillverkas ofta i material som Inconel 718, titan Ti-6Al-4V och höghållfasta verktygsstål - som alla är utmanande för konventionell bearbetning och idealiskt för EDM. DKD-maskinens förmåga att skära ±45° avsmalning i Inconel 718 på 500 mm höjd med ±0,003 mm noggrannhet och omgjutna lager under 3 µm gör att rotprofiler för turbinbladsgranar kan skäras i en enda uppsättning utan de flera fixturoperationer som tidigare krävdes. En flyg- och rymdleverantör rapporterade att man minskade antalet operationer för en turbinskivslits från fyra (råfräsning, halvfärdig fräsning, EDM och slipning) till två (råfräsning och DKD WEDM), vilket minskade den totala delcykeltiden med 38 %.

Heavy stamping Die och progressiv Die Manufacturing

Progressiva pressformar för fordonskarosser och strukturella komponenter är bland de mest krävande WEDM-applikationerna när det gäller arbetsstyckesstorlek, materialhårdhet och geometrisk komplexitet. Formplattor är vanligtvis 400–600 mm tjocka, härdade till 58–62 HRC och kräver exakta avsmalnande stans- och formspel – ofta med koniska vinklar på 20–30° för att hålla fast ämnena och trimpartier. På konventionella maskiner kräver dessa avsmalnande funktioner flera inställningar med olika fixturorientering, var och en introducerar sin egen positionsfelackumulering. DKD-maskinen skär alla avsmalnande detaljer i en enda arbetsstyckesorientering, bibehåller de rumsliga förhållandena mellan funktionerna inom ±0,003 mm och eliminerar de 0,01–0,02 mm fixturomplaceringsfel som är den primära källan till stansfel i tillvägagångssätt med flera uppsättningar.

Extruderingsverktyg

Aluminium- och kopparsträngsprutningsmunstycken utgör en unik utmaning: stansprofilen måste innehålla lagerytor, reliefvinklar och svetskammargeometrier som kräver olika konvinklar på olika djup inom samma stansblock - och stansblock kan vara 150–400 mm tjocka. DKD-maskinens förmåga att specificera variabla avsmalnande vinklar längs skärbanan, i kombination med dess förmåga till arbetsstyckeshöjd, gör den till den enda WEDM-plattformen som kan bearbeta kompletta extruderingsformar med alla sina avsmalnande egenskaper i en enda uppsättning. För tillverkare av strängpressning av aluminiumprofiler som producerar fönsterkarmsektioner och strukturella profiler, har denna förmåga eliminerat behovet av att lägga ut koniska stansfunktioner på entreprenad till specialiserade EDM-butiker, vilket har fört in arbetet internt och minskat matrisleveranstiden med 40–50 %.

Medicinsk utrustning och implantatverktyg

Verktyg för medicinsk utrustning - formar för ortopediska implantat, skärverktyg för minimalt invasiva instrument och stansar för implanterbara fästelement - kräver några av de strängaste dimensionstoleranserna och standarderna för ytintegritet vid tillverkning. Implantatkomponenter i kobolt-krom och titanlegeringar måste uppfylla ISO 5832-standarder för biokompatibilitet, som bland annat begränsar omgjutna skikttjocklek och kräver specifika ytråhetsvärden. DKD-maskinens omgjutna lager under 3 µm och Ra 0,2 µm ytfinish på dessa material innebär att verktyg kan levereras till dragtolerans utan de poler- och etsningsoperationer som för närvarande är standardpraxis efter konventionell EDM, vilket sparar 4–8 timmars efterbearbetning per verktyg.

Obemannad drift och produktionseffektivitet

För att en precisionsmaskin ska kunna leverera maximalt värde i en produktionsmiljö måste den kunna utföra tillförlitlig obemannad drift – gå igenom nätter, helger och skiftbyten utan att kräva konstant förarens uppmärksamhet. WEDM lämpar sig i princip väl för obemannad operation eftersom skärprocessen är beröringsfri och de inblandade krafterna är försumbara. I praktiken har dock trådbrott, gängningsfel och problem med dielektriska system historiskt sett begränsat den praktiska obevakade drifttiden för WEDM-maskiner till några timmar innan ingripande behövs.

Den DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

Produktionsanvändare rapporterar maskinutnyttjandegrad på 85–92 % under rullande 30-dagarsperioder, inklusive planerat underhåll. Som jämförelse uppnår konventionella WEDM-maskiner i liknande produktionsmiljöer vanligtvis 60–75 % utnyttjande på grund av högre trådbrottsfrekvens, mer frekventa manuella ingrepp och längre inställningstider mellan jobb. Vid en typisk WEDM-maskintimmeskostnad på $80–$150 per timme, representerar enbart utnyttjandeförbättringen $40 000–120 000 $ per år i återvunnen kapacitet per maskin.

Den control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

Total ägandekostnad: Det långsiktiga ekonomiska fallet

Den DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

Den cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

När dessa operativa fördelar summeras och premiens anskaffningsutgift skrivs av över fem år, DKD-maskinen uppnår vanligtvis en lägre femårig total ägandekostnad än en standardmaskin med en marginal på 15–25 % i produktionsmiljöer där storkonisk skärning utgör mer än 30 % av arbetsbelastningen. I miljöer där stort avsmalnande arbete är den primära applikationen är fördelen ännu större.

Underhållskostnaderna under femårsperioden är jämförbara med eller lägre än konventionella maskiner trots DKD:s högre initiala komplexitet, eftersom de linjära motordrivningarna på UV-axeln inte har några mekaniska slitagekomponenter (inga kulskruvar, inga lager i drivlinan) och granitkompositbasen kräver ingen periodisk skrapning eller uppriktning. Guidebytesintervallen förlängs av den diamantbelagda guidedesignen, och det automatiserade dielektriska hanteringssystemet minskar kemikaliehanteringen och testarbetet som är en betydande underhållskostnad på manuellt hanterade system.

Vanliga frågor

F1: Vad är den faktiska praktiska gränsen för DKD-maskinens konvinkel, och försämras noggrannheten vid maximala vinklar?

A1: DKD Large Cutting Taper WEDM är klassad för ±45° avsmalning på arbetsstycken upp till 500 mm i höjd, och detta är en äkta produktionsspecifikation snarare än ett laboratoriemaximum. Positioneringsnoggrannheten på ±0,003 mm bibehålls över hela avsmalningsområdet eftersom UV-axelns linjära motorsystem ger konsekvent positioneringsupplösning oavsett avsmalningsvinkel. Ytjämnheten minskar något vid extrema vinklar — Ra 0,2 µm vid låga avsmalningsvinklar kan öka till Ra 0,3–0,35 µm vid 45° på grund av den asymmetriska utloppsgapets geometri — men detta förblir inom specifikationen för de flesta industriella applikationer. För applikationer som kräver Ra 0,2 µm vid extrema avsmalnande vinklar, uppnås detta mål med ett extra finishpass med reducerade energiinställningar.

F2: Kan DKD-maskinen skära icke-ledande eller dåligt ledande material som keramik eller polykristallin diamant?

S2: Wire EDM kräver i grunden elektrisk ledningsförmåga i arbetsstycket, och DKD-maskinen är inget undantag från detta fysiska krav. Det kan dock effektivt skära material med lägre konduktivitet än standardverktygsstål, inklusive volframkarbid (som har elektrisk resistivitet ungefär 10–20 gånger högre än stål), sintrade polykristallina diamantkompositer (som använder en ledande koboltbindemedelsmatris) och elektriskt ledande keramiska kompositer. Specifikt för volframkarbid ger den adaptiva pulsgeneratorns spaltövervakning i realtid en betydande fördel jämfört med konventionella maskiner eftersom karbidens urladdningsegenskaper skiljer sig väsentligt från stål och kräver dynamisk parameterjustering för att bibehålla stabil skärning - något som maskiner med fasta parametrar inte kan göra effektivt.

F3: Hur lång tid tar det att ställa in och programmera en komplex del med stor avsmalning på DKD-maskinen?

S3: Inställnings- och programmeringstiden beror mycket på delens komplexitet, men för en representativ stor konisk formplatta med 8–12 stansöppningar vid olika konvinklar rapporterar erfarna operatörer en total inställnings- och programmeringstid på 90–150 minuter med hjälp av DKD-kontrollens DXF-import och automatiska koniska programmeringsfunktioner. Detta kan jämföras positivt med 4–6 timmar för samma del på en konventionell WEDM-maskin som kräver manuellt parameterval, flera testsnitt och separat programmering för varje avsmalningsvinkelsegment. Första artikeldelarna om ny geometri kräver vanligtvis en extra timme för verifieringssnitt. Efter att den första artikeln har godkänts kräver upprepad produktion av samma del endast laddning av arbetsstycket och programåterkallelse - vanligtvis 20–30 minuter per installation.

F4: Vilket underhållsschema kräver DKD-maskinen, och vilka är de vanligaste serviceartiklarna?

S4: DKD-maskinens underhållsschema är organiserat i dagliga, veckovisa, månatliga och årliga intervall. Dagligt underhåll tar cirka 15 minuter och inkluderar kontroll av dielektrisk resistivitet, inspektion av trådstyrningar för slitage och verifiering av spolmunstyckenas inriktning. Veckovis underhåll (30–45 minuter) inkluderar kontroller av filterbyte, rengöring av trådhackaren och upptagningsenheten och smörjning av XY-axelns linjära styrningar. Månatligt underhåll (2–3 timmar) inkluderar fullständig inspektion av dielektriskt system, verifiering av UV-axelkalibrering och kontrollsystemdiagnostik. Årligt underhåll som utförs av en servicetekniker inkluderar fullständig geometrisk kalibrering, lasermätning av axelnoggrannhet och utbyte av slitageartiklar som trådledare, tätningar och filtermedia. De vanligaste oplanerade serviceartiklarna är byte av trådledare (vanligtvis var 800:e–1 200:e timme beroende på trådtyp och material) och dielektriskt filterbyte (var 400–600:e timme beroende på materialavlägsningsvolym).

F5: Är DKD-maskinen lämplig för jobbbutiker som skär en mängd olika material och detaljtyper, eller är den optimerad för ett smalt användningsområde?

S5: DKD-maskinen är väl lämpad för arbetsmiljöer just för att dess teknologidatabas täcker ett brett utbud av material och den adaptiva pulsgeneratorn hanterar automatiskt parametervariationerna mellan olika ledande material. Arbetsbutiker rapporterar att växling mellan material - till exempel från härdat P20-matrisstål till volframkarbid till titan - endast kräver materialval i kontrollgränssnittet snarare än manuell parameterjustering. Det viktigaste för jobbbutiker är att DKD-maskinens storlek och arbetsbordskapacitet gör den mest produktiv på stora eller komplexa delar; för små, tunna, rakt skurna delar som utgör en betydande del av typiskt jobbverkstadsarbete, kan en mindre standard WEDM-maskin vara mer ekonomisk att arbeta parallellt. De flesta jobbbutiker som investerar i DKD-maskinen använder den specifikt för sitt stora format och högkoniska arbete samtidigt som de behåller standardmaskiner för rutinmässig skärning.

F6: Vilken utbildning krävs för att operatörer ska bli skickliga på DKD-maskinen, och vilket stöd ger tillverkaren?

S6: Operatörer med befintlig WEDM-erfarenhet kräver vanligtvis ett 5-dagars utbildningsprogram på plats som täcker maskindrift, programmering, konisk skärningsprinciper, dielektrisk hantering och rutinunderhåll. Operatörer utan tidigare WEDM-erfarenhet kräver ett 10-dagarsprogram som täcker EDM-grunderna innan den maskinspecifika utbildningen. Tillverkaren tillhandahåller installation och driftsättning på plats, det inledande utbildningsprogrammet, teknisk fjärrsupport via maskinens inbyggda diagnostiska anslutning och tillgång till en onlinekunskapsbas med applikationsnoteringar, parameterrekommendationer och felsökningsguider. Årlig repetitionsutbildning är tillgänglig för operatörer som arbetar med nya material eller applikationer, och tillverkarens applikationsteknikteam tillhandahåller direkt hjälp för utmanande delar av första artikeln under de första 12 månaderna efter installationen som en del av standardpaketet för driftsättning.
